據組委會最新消息，瑞安合創機械制造有限公司簽約成為2016中國標簽青島峰會展示商，將在A09展位展出最新研發的HC-GSFQ1700C3-2型電腦控制高速分切機，歡迎與會嘉賓到瑞安合創展位交流！

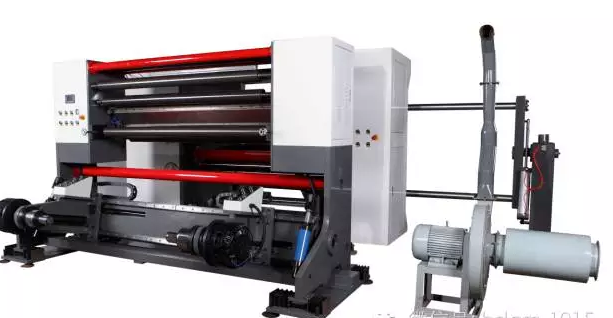

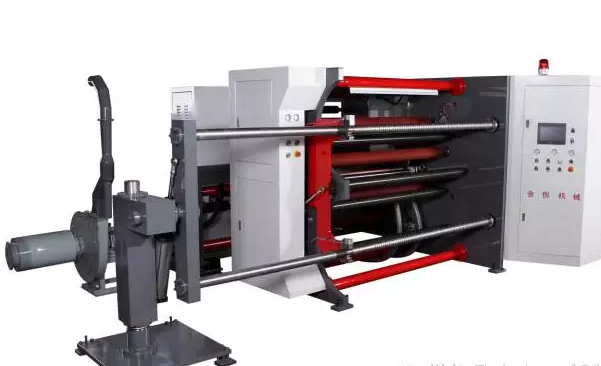

HC-GSFQ1700C3-2型電腦控制高速分切機

一、 技術參數：

1、 分切材料：30-400g/㎡卷筒紙及不干膠等材料

2、 放料分切有效寬度：550-1700 mm

3、 機械速度：300m/min

4、 分切速度：300m/min（視材料而定）

5、 放卷直徑：￠1200mm      ￠3"、￠6"機械卡頭

6、 收卷直徑：2X￠800mm    ￠3"中心氣壓滑差軸

7、 主電機：11kw變頻伺服主軸電機

8、 收卷電機：2X11KW矢量變頻伺服主軸電機

9、 放卷張力：氣剎制動器

10、 廢邊風機：5KW三相電機（高壓吸風型）

11、 傳動方式：同步皮帶

12、 導軸：￠100X1750 mm硬鋁合金鋁輥

13、 機械結構：鑄鐵及鋼板

14、 糾偏范圍：150mm 誤差±0.5mm

15、 整機功率：約40kw  AC380V 三相五線制

16、 外形尺寸：

17、 整機重量：約8噸

二、 基本配置：

1、 主控：西門子公司PLC及北京昆侖人機界面，具有計米自動停機，剩余量自動檢測，線速度自動調速。

2、 收卷系統：采用獨立驅動雙軸懸臂式結構，

⑴、 收卷直徑：2X￠800mm

⑵、 收卷鎖緊：采用￠3"中心氣壓滑差軸

⑶、 收卷張力：采用2X11KW矢量變頻伺服電機、正弦變頻器及PLC聯控，具有預張力系統，全自動錐度張力控制

⑷、 收卷傳動：采用圓弧齒同步帶傳動

3、 放卷結構：采用液壓提升無軸式裝料及平臺移動式

⑴、 放卷直徑：￠1200mm

⑵、 放卷鎖緊：采用￠3"、￠6"機械卡頭

⑶、 放卷張力：采用氣動剎車制動器、自動恒漲力聯控，全自動張力控制，具有運行動態自動張力控制功能。

⑷、 糾偏系統：采用臺灣普力源EPC系統

⑸、 移動方式：平臺式，采用進口直線導軌

⑹、 提升方式：液壓提升

⑺、 機械結構：鋼板

4、 主電機：采用三相交流11KW矢量伺服主軸電機，正弦變頻器驅動

5、 執行及鎖緊：采用氣動方式

6、 牽引：采用氣動壓合式牽引系統

7、 低壓電器：采用正泰

8、 氣動元件：亞德客

9、 傳動：圓弧齒型同步皮帶

10、 分切方式：擺壓式圓切刀分切系統    配圓刀12套

11、 收卷采用表面恒壓系統作收卷壓輥

三、 主要配置清單
