如何設計瓦楞紙箱的尺寸
2017-05-14 21:35:13   作者:樂樂   來源:網絡   評論:0 點擊:

設計包裝產品成形后內外尺寸至關重要,直接影響到裝包裝物的難易度及運輸要求。紙箱的尺寸分為內徑尺寸、制造尺寸(生產尺寸或壓線尺寸)、外徑尺寸三種尺寸,通常我們在進行瓦楞紙箱尺寸設計時會先確定紙箱的內徑尺寸,然后根據內徑尺寸推算出紙箱的制造尺寸。



\

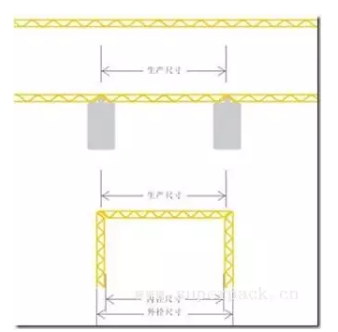

圖4、為紙箱的三種尺寸的示意圖





1
內尺寸的設計



瓦楞紙箱的內徑尺寸,由被包裝商品的最大外徑尺寸,商品的組裝和個數以及隔襯與緩沖裝置的尺寸有關。



1.1當被包裝商品為單件時,其計算公式為:



式中,Xi是瓦楞紙箱某一方向的內徑尺寸(mm); xmax是被包裝商品某一方向的最大外徑尺寸(mm); kXi是紙箱內徑尺寸修正系數(mm),其數值見下表。



紙箱內徑尺寸修正系數(mm)

kLi

kBi

kHi

小型箱

中型箱

大型箱

3~7

3~7

1~3

3~4

5~7

注:尺寸大者取大值,尺寸小者取小值。

\

▲圖5、單件內裝物內尺寸計算圖示



例如:如圖5

被包裝商品的寬度方向最大外徑尺寸 xmax = 60mm ,用中型箱時

那么瓦楞紙箱內徑尺寸為:Xi = 60 + 3 = 63mm



1.2當被包裝商品為多件時,瓦楞紙箱的內徑尺寸計算公式為:



式中,Xi是瓦楞紙箱某一方向內徑尺寸(mm); xmax是單個被包裝商品某一方向最大外徑尺寸(mm);n是沿瓦楞紙箱某一方向的排列數目;Δ是被包裝商品尺寸變動系數(mm);          kXi是瓦楞紙箱內徑尺寸修正系數(mm);T是襯格或緩沖件厚度(mm)。



被包裝商品尺寸變動系數為:具有可壓縮性的針棉織品Δ=±3mm/打,中包裝紙箱Δ=±1~2mm/個;不可壓縮性商品,如玻璃瓶罐,Δ=1~2mm/個。

\

圖6、多件內裝物內尺寸計算圖示



例如:如圖6

被包裝商品的寬度方向最大外徑尺寸 xmax = 60mm ,沿瓦楞紙箱寬度方向的排列數目:n = 6 ,被包裝商品尺寸變動系數Δ = 2mm

那么瓦楞紙箱內部寬度尺寸為:Xi = 60mm *6+ 2*(6-1)+ 3

= 373mm





2
紙箱的制造尺寸設計



瓦楞紙箱長、寬、高的制造尺寸計算公式為:



式中,X是瓦楞紙箱長、寬或高的制造尺寸(mm); Xi是瓦楞紙箱某方向的內徑尺寸(mm);kX是瓦楞紙箱制造尺寸修正系數(mm);紙箱制造尺寸修正系數見下表。



表2、02類紙箱制造尺寸修正系數(mm)

名稱

紙箱結構

單瓦楞(A)

雙瓦楞(AA)

三瓦楞(AAA)

單拼箱

雙拼箱

單拼箱

雙拼箱

單拼箱

雙拼箱

四拼箱

長度 L1

     L2

6

6

6

8

8

8

8

10

10

寬度 B1

     B2

6

4

4

8

6

6

8

8

10

高度 H

8

8

16

16

16

20

20

注:1)表2中L2和B2是瓦楞紙箱接合部分兩側面的長和寬,L1和B1是瓦楞紙箱另外兩側面的長和寬,一般有L1>L2,B1>B2。2)其它楞型根據紙板厚度作相應調整。



表3、03型制造尺寸修正系數(mm)

          結構

部位

楞型

地盒

天盒

長(L)

寬(B)

高(H)

長(L)

寬(B)

高(H)

AB

L+10

B+20

H+6

L+42

B+40

H+12

A

L+5

B+14

H+3

L+21

B+26

H+6

B

L+3

B+6

H+2

L+13

B+14

H+4

E

L+2

B+4

H+1

L+8

B+9

H+2

注:若地盒為0301天盒為0300型,表內地盒天盒的長寬加放尺寸正好相反。



表4、09類附件制造尺寸修正系數(mm)

     名稱

楞型

L1

L2

B1

B2

H

A

B

AB

AC

BC

6

3

9

10

8

1

0

1

1

1

6

3

9

10

8

1

0

1

1

1

0

0

0

0

0

\

圖7、瓦楞紙箱制造尺寸計算圖示



例如:如圖7

被包裝商品的寬度方向最大外徑尺寸Xi = 373mm ,瓦楞紙箱寬度制造尺寸系數kX=8mm

那么瓦楞紙箱制造寬度尺寸為:X = 373 + 8 = 381 mm

被包裝商品的高度方向最大外徑尺寸Xhi = 500mm ,瓦楞紙箱寬度制造尺寸系數kX=16mm

那么瓦楞紙箱制造寬度尺寸為:Xh = 500 + 16 = 516 mm





3
瓦楞紙箱的外部尺寸設計



紙箱的外部尺寸計算公式為:



式中:X0是紙箱外部尺寸(mm);X是紙箱制造尺寸(mm);t是紙箱的紙板厚度(mm)。



對于復雜結構形式的折疊紙箱,其內徑尺寸、制造尺寸和外部尺寸則應根據具體情況來具體分析。

\

圖8、紙箱外部尺寸計算圖示



例如:如圖8

紙箱內部寬度制造尺寸為:X==29mm,紙箱厚度為:t=2mm

那么紙箱外部寬度為:Xo = 29 + 2 = 31mm
